Panel led 36W 4200K Barcelonaled 60x60cm

http://bombillasdebajoconsumo.blogspot.com.es/2016/01/panel-led-36w-4200k-barcelonaled-60x60cm.html

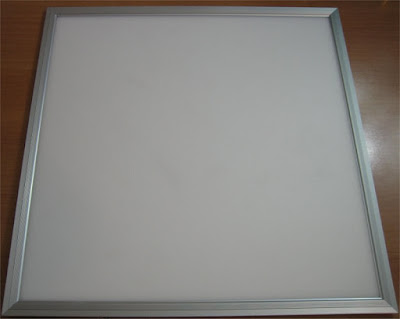

Panel led de 60 x 60 cm para instalar en techo de placas







Consumo: 36 W (39.3-38.2W medidos)
Clasificación energética: A+
Equivalencia: Pantallas de 4 tubos fluorescentes de 60 cm
Lumens: 2750
Color: 4200K
Ángulo: 160º
Factor Potencia: 0.92 (0.57-0.55 medido)
CRI: 80
Regulable: No
Medidas: 595 x 595 x 20 mm
Duración: 35000 horas
Precio: 31.76 € (bajado desde 59.99 €)
Origen: Barcelonaled (China)
Web tienda: www.barcelonaled.com

Los paneles leds son como los downlights extraplanos ya comentados en este blog pero más grandes y con el tamaño de las placas "Amstrong" que suele haber en locales comerciales y oficinas, de forma que encajan en el hueco donde va la placa.

Opcionalmente se puede instalar en un techo sin placas con un kit de superficie donde encajar el panel o también se puede colgar del techo con cables de acero.

Podemos encontrar de diferentes tamaños: 30x30, 60x60, 120x30, 120x60 y también de diferentes potencias: 18W, 36W y 72W.

El tamaño de estos paneles es muy delgado:


También hay diferencias en el rendimiento según la calidad y eficiencia de los leds que monte el panel, por lo que podemos encontrar paneles que con la misma potencia uno de casi el doble de luz que otro.

Al igual que con los downlights extraplanos, constan de un marco de aluminio que hace las veces de disipador y con una tira de leds por el interior y un difusor plástico que refleja la luz hacia abajo de forma uniforme para dar una sensación de luz ambiental sin deslumbrar.

Además tienen la ventaja de no acumular polvo ni suciedad como ocurre con las luminarias de fluorescentes que no estén herméticamente cerradas y estéticamente quedan muy bien.

En este caso voy a comentar el panel led de 36W de 60x60 cm de barcelonaled que tiene un precio en la media de lo que podemos encontrar (en algunas webs los he llegado a ver por casi 150 € y en otras desde 35 €).

Aunque también tengo que decir que he recibido "ofertas" de un chino que los vende por $15 y otro chino con oferta del 50% que los vende a $8 (espero que no sean el mismo...)


Lleva un driver externo que se conecta al panel con un jack. El driver es de 30-40W 33-42 VDC de 900 mA.

La única pega que le veo es que tiene marcado un factor de potencia >= 0.50 en lugar del 0.9 (en la web pone que es de 0.92) y efectivamente cuando lo he medido me ha dado 0.57, cosa a tener en cuenta si por ejemplo se van a poner una gran cantidad de estos paneles en unas oficinas porque pueden aumentar la parte de energía reactiva de la factura eléctrica.


Las pruebas

El consumo del panel es de 39.4W con un factor de potencia bajo de 0.57 y se estabiliza en 38.4W con un factor de potencia de 0.55, por lo que casi sería más correcto anunciarlo como un panel de 40W y no como uno de 36W

Si lo conectamos en la misma toma de corriente que una radio se escuchan muchas interferencias, por lo que la electrónica del driver no está correctamente aislada.

Respecto a la temperatura de funcionamiento, los dos lados donde deben estar los leds se calientan a unos 43ºC - 47ºC (el algún punto concreto llega a 57ºC - 60ºC después de una hora encendido), mientras que los otros dos lados se quedan en unos 30ºC.

El encendido es casi instantáneo y da una buena cantidad de luz, en el ranking de bombillas queda en la posición más alta de todos los downlights y tubos led: con el tamaño que tiene y la luz uniforme que da parece que sea una "ventana".

La cantidad de luz que da sería aproximadamente igual o superior a la que dan dos tubos led de 18W que también suelen montar 96 leds cada uno pero más concentrada (un tubo led de 18W mide 120 cm y este panel mide 60 cm por cada lado), razón también por la cual se calienta más que los tubos led.

Aunque eso sí, aunque da bastante luz, según el tamaño de la estancia a iluminar será necesario colocar un panel de estos cada X metros para poder tener una intensidad de luz adecuada.


No creo que llegué a dar la luz que indican como equivalente a 4 fluorescentes de 60 cm aunque se debe quedar cerca. En caso de decidir a instalar estos paneles para sustituir fluorescentes por ejemplo en una oficina, mi recomendación es hacer primero la prueba sustituyendo un par y ver si es necesario instalar alguno adicional para conseguir el índice de luminosidad adecuado.

Abriendo el panel

Vamos a ver como es el panel por dentro, le damos la vuelta y empezamos a desenroscar el montón de tornillos que sujeta la chapa posterior con el marco de aluminio:


Levantamos con cuidado:


Retiramos la chapa posterior:


Y podemos ver el interior:


El panel tiene 2 tiras de leds de 96 leds smd 2835 cada una conectadas en serie y colocadas en extremos opuestos del marco.

Los otros paneles que he visto por las webs de 72W supongo que lo que montan son leds en los 4 lados del panel.

Estos leds se alimentan a 60mA y como el driver es de 900 mA supongo que están montados en series de 15 leds en paralelo. La potencia de cada led es de unos 0.2W lo que daría un total de 38.4W que se acerca a la medida de consumo que he llegado a ver de 39W y motivo por el que en otras webs estos paneles están anunciados como de 40W)

Tiene una especie de cartón blanco que refleja la luz hacia abajo y un plástico grueso que es el que se encarga de redirigir la luz que viene de los leds perpendicularmente hacia abajo (este plástico es el difusor que se ve desde afuera del panel).

Abriendo el driver

Para abrir el driver hay que sacar con un destornillador las dos tapas que cubren los cables:




La placa del driver está pegada a la caja de plástico:

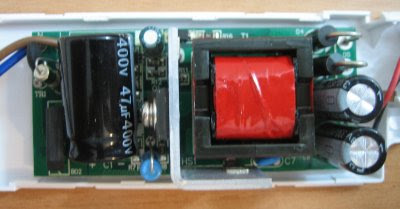

El driver tiene un mayor tamaño que el de otros downlights ya que es de mayor potencia:



Monta un fusible de seguridad:


Pero al parecer no monta los suficientes componentes para filtrar las interferencias que emite:



Y en la siguiente foto indico como sale la alimentación por el jack:


Cambiando el driver

Como el driver de serie produce interferencias y tiene un bajo factor de potencia, se lo podemos cambiar por otro driver que de la suficiente potencia y con la misma intensidad.

Concretamente voy a probar el Driver Lifud de 40W 1000 mA adquirido en Grenice por 3.53 €, marca de driver que ya ha sido analizado en otras ocasiones en el blog



Los cables para alimentar el driver tiene un buen tamaño para conectarlos a una regleta


Pero viene sin los cables ni el conector para alimentar el panel led:



Aprovechando que lo tengo que abrir para ponerle los cables voy a mostrar como está construido:




Y podemos ver que la electrónica que monta es "decente" y no el típico driver minimalista que suelen venir con los downlights led:






Para el cable vamos a reutilizar el de un driver que falló (también de BarcelonaLed):


Tenemos que desoldar los cables del driver "donante" para ponerlos en el otro:


Verificando la polaridad del + del color rojo y del GND en color negro:



Y ahora a ponerlos en el nuevo driver:


Lo que no me gusta nada son estas "regletas" a presión sin tornillos, que a veces puede costar atinar para colocar el cable y que quede fijo sin salirse:





Y ya tenemos el panel con el nuevo driver.

Las diferencias son que el consumo ha subido hasta los 42.4W con un factor de potencia de 1.0 y sin ninguna interferencia.

Además la luminosidad del panel ha subido un 8.7%

El mayor consumo pensaba que era porque este driver es de 1000 mA y el original de 900 mA, pero he medido el voltaje a la salida del driver y apenas hay 0.3V de diferencia.

Conclusión

Este es un ejemplo de como son los paneles led: una solución de iluminación que permite la fácil sustitución en los techos de placas Amstrong que se suelen encontrar en oficinas y comercios.

Da una luz uniforme y sin focalizar lo que lo hace ideal para iluminar de forma homogénea grandes superficies.

El único punto negativo es la electrónica del driver, que ni correspondía el factor de potencia con el  indicado y que además emitía muchas interferencias, pero que se puede sustituir fácilmente y por un reducido coste por un driver decente.

Próximamente publicaré un bricolaje de como colocar este panel en un techo sin placas para sustituir una lámpara de las que están colgadas de un gancho y sin necesidad de adquirir el "kit de superficie".
